一. 概述

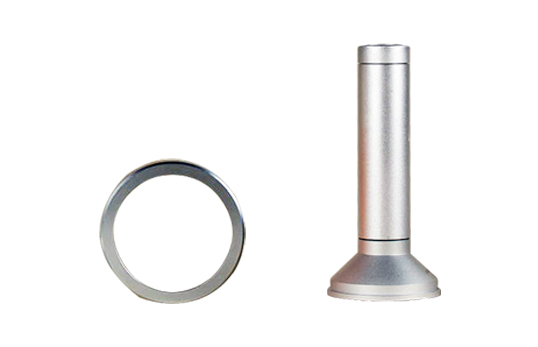

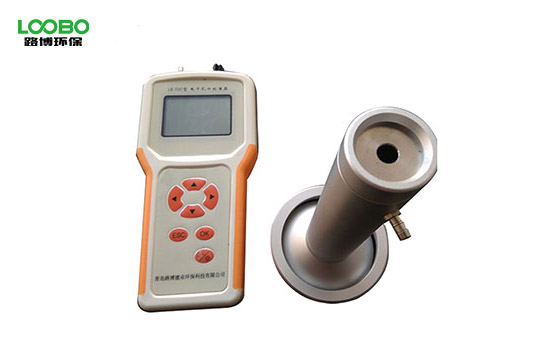

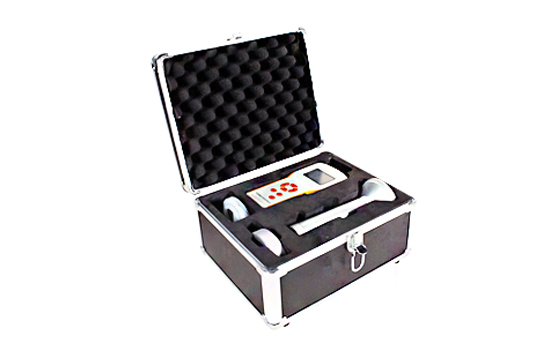

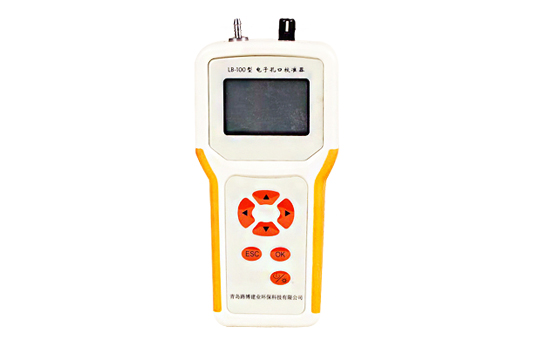

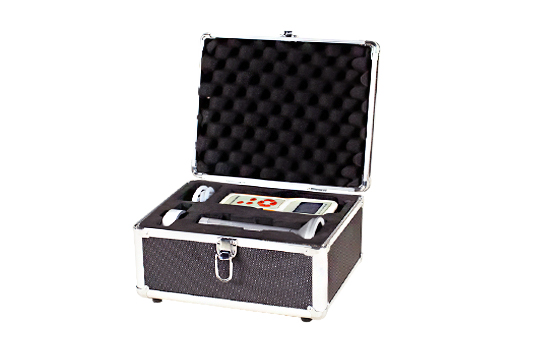

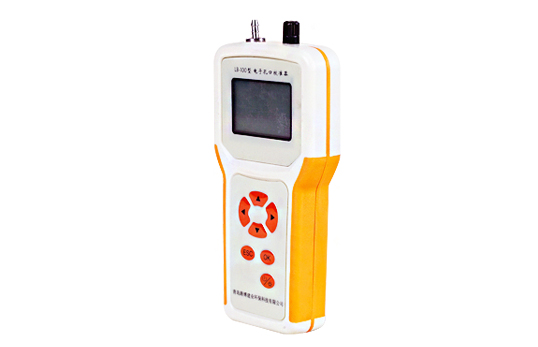

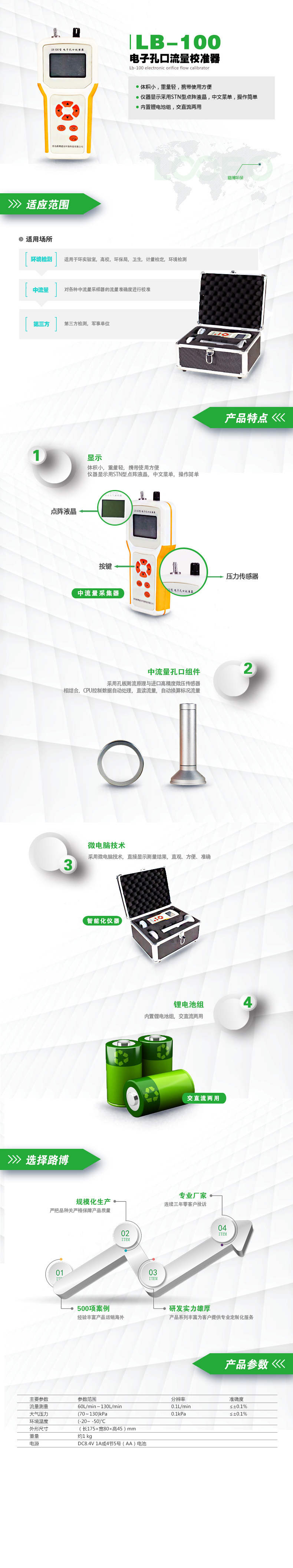

　LB-100型電子孔口校準器是我公司精心研制的新型智能化儀器。該儀器采用微電腦技術，直接顯示測量結果，直觀、方便、準確。儀器顯示采用STN型點陣液晶，中文顯示， 用戶可以根據屏幕提示，直接操作。儀器的標定采用軟件標定，通過鍵盤即可對儀器進行標定。

　　該儀器采用孔口流量測量原理，應用微控制器和傳感器技術，根據國家環環境保護總局《HJ/T 368-2007標定總懸浮顆粒物采樣器用的孔口流量計技術要求及檢測方法》，KL-100適用于中流量采樣器的流量校準，KL-1000型適用于大流量采樣器的流量校準。

　　該儀器克服了傳統人工讀取水柱對比曲線換算流量存在誤差較大的缺點，是環境監測、衛生防疫、科研院所、工礦企業等領域標定氣體流量的理想設備。

使用方法

　　1、將被校準儀器按正常采樣放置，打開TSP切割器采樣蓋，放入一張干凈的采樣用濾膜。將孔口校準器與TSP切割器連接。

　　2、打開孔口校準器的電源開關，屏幕顯示儀器型號，程序版本，并進行自檢。如屏幕顯示不清晰，可用小改錐調節儀器頂部(靠近進氣嘴處)的對比度電位器。

　　3、自檢完成進入主菜單。

　　設置 調零

　　測量 標定

　　4、選擇“設置”菜單，按確認鍵，進入設置子菜單，由用戶輸入環境溫度與大氣壓力。

　　溫度：+25.0 ℃

　　氣壓：101.3 kPa

　　5、儀器進行測量前應進行自動調零，選擇主菜單的“調零”菜單，按確認鍵，進入自動調零程序，注意此時采樣嘴處將懸空。待讀數穩定在零時，按確認鍵退出。

　　請將采樣嘴懸空!

　　差壓：+0.000 kPa

　　6、進入測量菜單，屏幕分兩行顯示測量結果，用戶可以按“查詢”鍵翻看其他數據。

　　差壓：-0.720 kPa

　　流量：101.2 L/m

　　標況： 98.7 L/m

　　溫度：+25.0 ℃

　　氣壓：101.3 kPa

　　差壓：-0.830 kPa

　　流量：1.056 m3/m

　　標況：0.982 m3/m

　　溫度：+25.0 ℃

　　氣壓：101.3 kPa

　　式中： Q —— 檢定狀態下的流量值

　　QN —— 標準狀態下的流量值

　　P —— 現場大氣壓力(kPa)

　　T —— 現場溫度(℃)

儀器標定

　　1、標定差壓：用戶可以連接標準的壓力計對差壓傳感器進行驗證或重新標定。

　　將標準微壓計通過軟管與儀器取壓嘴相連，當動壓測量值穩定下來時，通過修改差壓零點值B使動壓的測量值校準為0。使零點數值減小，測量值將變高;使零點數值增大，測量值將變低。將微壓計調到-0.100kPa，當動壓測量值穩定時讀取數值驗證是否超差。若超差，則按公式

　　新倍率=原倍率×標準值/測量值

　　計算新倍率K，然后將新倍率修改好。上式中原倍率為儀器出廠設定的倍率值，標準值為微壓計調的數值，測量值為儀器的實測值。重復進行，直至不超差為止。再將微壓計分別調到-0.300kPa、-0.500kPa、-0.700kPa、-0.900kPa，重復進行，直至都不超差為止。

　　差壓：-0.720 kPa

　　B：32760 K：1.000

　　2、標定流量：

　　孔口標定說明

　　說明書中給出的標定算法是基于國家環?？偩职l布的環境產品技術要求《HBC 4-2001環境保護產品認定技術要求 標定總懸浮顆粒物采樣器用的孔口流量計》中的算法，標準算法要求在整個流量范圍內均勻選取7點流量值，實際使用時一般選取一到兩個點就足以達到標定要求。

　　1. 選取一個點的標定算法

　　對于LB-1000型大流量孔口，可以選取1.000m3/min流量點，對于LB-100型中流量孔口，可以選取100.0L/min流量點。

　　步驟1：記錄標定現場的環境溫度T(單位：℃)與大氣壓力P(單位：kPa)。打開儀器電源，進入設置菜單，輸入環境溫度與大氣壓力。

　　步驟2：進入調零菜單，儀器傳感器校零，注意調零時儀器取樣嘴懸空。

　　步驟3：進入測量菜單，按查詢鍵顯示標況流量。將儀器與標準流量計相連，啟動采樣泵將流量調節至1.000m3/min(對于KL-100則調節至100.0L/min)，待流量穩定后，讀取標準流量計的標況流量讀數，記作QN，讀取儀器屏幕顯示的標況流量讀數，記作QY。

　　步驟4：計算標定系數。進入標定菜單，選擇流量選項，記錄屏幕顯示的倍率B為原倍率B0，計算新倍率BN。

　　步驟5：輸入新倍率BN，返回測量菜單，驗證標定結果。

　　說明：通常標定系數的零點設置為0的情況都能滿足標定要求，如果使用一個標定點得到的結果不能滿足標定要求，則可以使用下面的選取兩個點的標定算法。

　　2. 選取兩個點的標定算法

　　對于LB-1000型大流量孔口，可以選取0.800m3/min與1.000m3/min兩個點。對于LB-100型中流量孔口，可以選取80.0L/min與100.0L/min兩個點。

　　步驟1：記錄標定現場的環境溫度T(單位：℃)與大氣壓力P(單位：kPa)。打開儀器電源，進入設置菜單，輸入環境溫度與大氣壓力。

　　步驟2：進入調零菜單，儀器傳感器校零，注意調零時儀器取樣嘴懸空。

　　步驟3：進入測量菜單，將儀器與標準流量計相連，啟動采樣泵，將流量調節至0.800m3/min(對于KL-100則調節至80.0L/min)，待流量穩定后，讀取標準流量計的標況讀數，記作QN1，讀取儀器屏幕顯示的差壓讀數，記作ΔP1。將流量調節至1.000m3/min(對于KL-100則調節至100.0L/min)，待流量穩定后，讀取標準流量計的標況讀數，記作QN2，讀取儀器屏幕顯示的差壓讀數，記作ΔP2。

　　步驟4：計算標定系數。將差壓讀數ΔP1與大氣壓力P以及溫度T代入公式

　　求出Y1，再將差壓讀數ΔP2與大氣壓力P以及溫度T代入公式，求出Y2。

　　步驟5：進入標定菜單，選擇流量選項，將計算得到的零點A與倍率B輸入。返回測量菜單，驗證標定結果。

　　注意事項

　　1、使用前需檢查螺紋尺寸是否匹配，應確保氣路密封。如果系統存在漏氣現象，測得的流量值無效。

　　2、使用時嚴禁超量程使用，否則會影響儀器的性能，使測量精度下降，重復性變差，甚至損壞儀器內部電子微壓傳感器，造成儀器整機的損壞。

主要技術參數

　　1、量程范圍：

　　LB-100中流量孔口流量計：60.0L/min～125.0L/min;

　　LB-100大流量孔口流量計：0.800m3/min～1.400m3/min;

　　差壓壓力傳感器：0～-2.000kPa

　　2、準確度：不超過±1.5%;

　　3、重復性：1%;

　　4、環境溫度：-10℃～+45℃;

　　5、電源：四節7號電池。
